Servicio de topografía profesional
Estas son algunas de las aplicaciones técnicas en topografía e ingeniería con tecnología avanzadas. ¿Qué es la topografía? es una disciplina fundamental dentro de la ingeniería, ya que permite medir, representar y analizar la geometría del terreno con fines técnicos y constructivos, En obras desarrollados bajo estándares como los aplicados por ticma, la información topográfica se convierte en la base para decisiones estructurales, volumétricas y geotérmicas, que constituyen la base para el diseño, la ejecución y el control de obras civiles, industriales y de infraestructura.
¿Qué es un levantamiento topográfico?
Un levantamiento topográfico es el proceso por el cual se obtienen coordenadas tridimensionales (X, Y, Z) de puntos del terreno o de elementos existentes. Estos datos permiten definir alineamientos, pendientes, superficies, volúmenes, siendo indispensables en la ingeniería moderna. En topografía, la calidad del levantamiento determina la confiabilidad de todo el proyecto posterior.
¿Cuáles son los tipos de levantamiento topográfico y su aplicación?
Levantamiento planimétrico: se enfoca en la ubicación horizontal de puntos sobre terreno. Es usada para delimitación de precios, trazos preliminares de proyectos, localización de elementos existentes. Este tipo de levantamiento se emplea en etapas iniciales de obras de ingeniería, especialmente cuando se requiere información básica de ubicación.
Levantamiento altimétrico: registra diferencia de niveles y elevaciones del terreno. Es necesario para diseño de pendientes, obras de drenaje, estudios de escurrimiento. En topografía, la altimetría influye directamente en la funcionalidad y seguridad de la obra.
Levantamiento plan altimétrico: integra información horizontal y vertical, permitiendo generar curvas de nivel, crear modelos digitales del terreno, realizar análisis geométricos completos. Es el levantamiento más usado en obras de ingeniería civil en desarrollo técnicos gestionados por ticma.

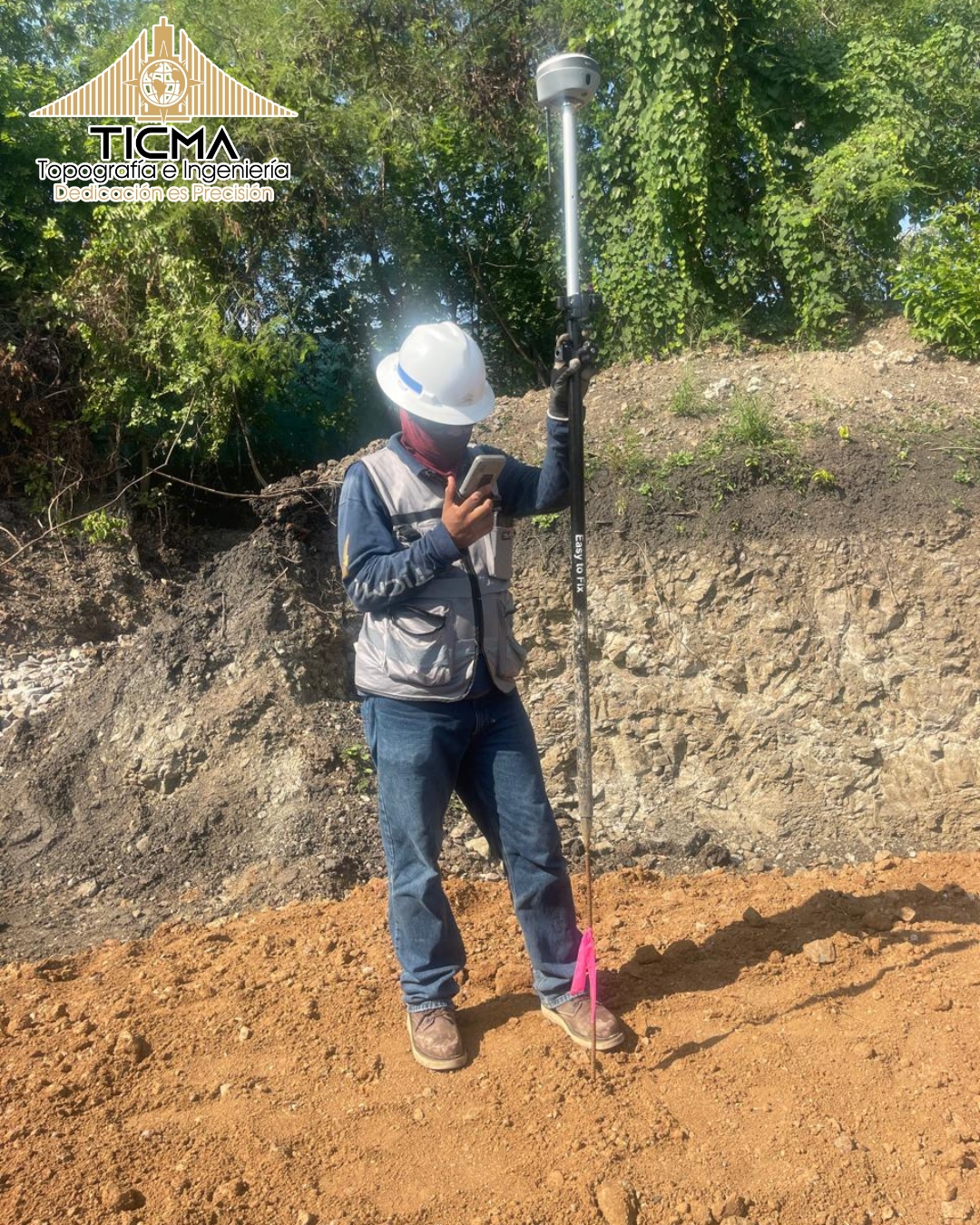

Topografía con GPS y tecnologías GNSS: al utilizar el sistema GNSS con tecnología RTK podemos obtener precisión centrimetrada en tiempo real. En topografía aplicada a la ingeniería, estos sistemas se usan para levantamiento de grandes extensiones, control de obra, replanteo de proyectos. La correcta configuración y validación de datos es indispensable para garantizar la precisión.
Vuelos con dron y fotogramas con drones: la incorporación de vuelos con dron ha optimizado la captura de información espacial en topografía. A través de fotogrametría con drones, es posible obtener ortofotos georreferencias, modelos digitales de superficie, nubes de puntos de alta densidad. La fotogrametría con drones se aplica en proyectos de ingeniería para análisis topográficos, estudios volumétricos y monitores de terrenos, siempre complementada con puntos de control terrestre para optimizar precisión
Precisión topográfica y control de calidad: la precisión en topografía dependerá de instrumentación usada, metodología de medición, condiciones ambientales, procesamiento y ajustes de datos. En obras técnicas desarrollados por ticma, el control de calidad es un proceso continuo que optimiza la confiabilidad de la información entregada a la ingeniería.
Planos topográficos y documentación técnica: los planos generados a partir de levantamientos topográficos deben incluir sistema de coordenadas, curvas de nivel con equidistancia definida, elementos naturales y construidos, escaleras y referencias técnicas. Estos documentos son la base para el diseño y la ejecución de proyectos de ingeniería.
Cálculo de volúmenes y diagnóstico del terreno: el cálculo de volúmenes de corte y relleno es una aplicación directa de la topografía en la ingeniería. Se realiza por medio de modelos digitales de terreno, información obtenida con fotogrametría con drones, levantamientos terrestres de alta precisión. Estos cálculos permiten estimar movimientos de tierra y optimizar recursos.

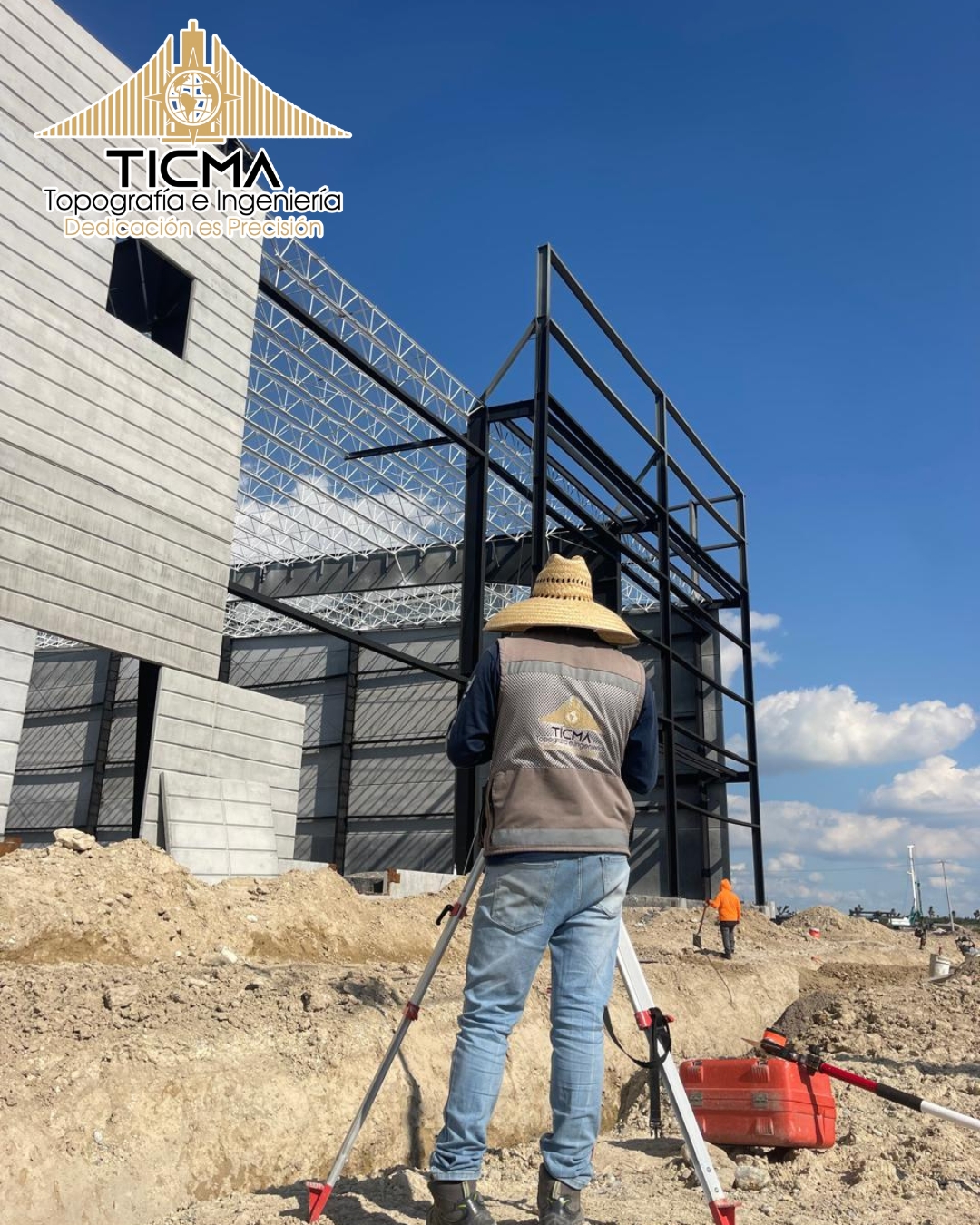

Control topográfico durante la ejecución del proyecto: el control topográfico verifica la alineación, los niveles, la posición real de elementos constructivos y el cumplimiento del proyecto geométrico. Este proceso garantiza que la obra se ejecuta conforme al diseño establecido por los planos de ingeniería.

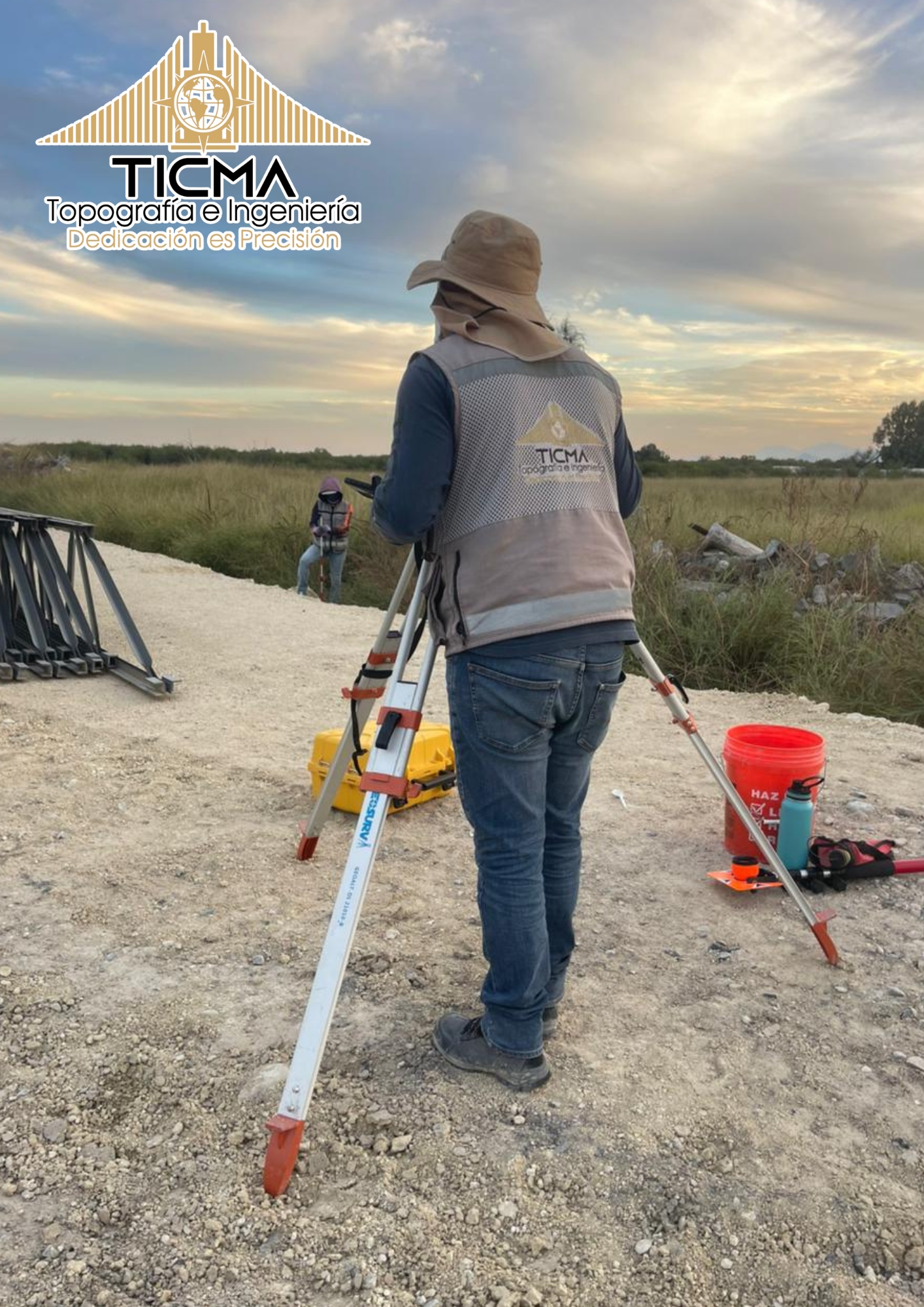

Control y supervision
Método logias técnicas para garantizar precisión geométrica en proyectos de ingeniería. El control y la supervisión topográfica de obra son procesos técnicos permanentes dentro de la ingeniería, cuyo objetivo es verificar que la ejecución física del proyecto coincida con el diseño geométrico establecido. En ticma, este control no se limita a una sola medición, sino a una secuencia de verificaciones que acompañan todas las etapas constructivas.
¿Qué es el control topográfico de un proyecto?
El control topográfico de un proyecto consiste en verificar sistemática de posiciones, niveles, alineaciones y pendientes durante le ejecución de una obra. Con diferencia del levantamiento inicial, el control topográfico trabaja sobre una geometría ya definida y busca destacar desviaciones antes de que se vuelvan irreversibles.
En ticma, este control es esencial para garantizar funcionalidad, seguridad y compatibilidad entre disciplinas.
Diferencias entre control topográfico y supervisión topográfica
Aun que suelen confundirse, cumplen con funciones distintas. Control topográfico:
1. Verifica posiciones y niveles
2. Comprueba la geometría ejecutada
3. Detecta desviaciones dimensionales
4. Se apoya en redes de control establecidas
Supervisión topográfica:
a) Analiza la coherencia entre proyectos y ejecución
b) Valida procedimientos de replanteo
c) Revisa tolerancias permitidas
d) Documenta avances y correcciones
Los dos procesos forman parte integral de la topografía aplicada en ticma.
Red de control topográfico
Toda supervisión comienza con una red de control topográfico correctamente establecida. Esta red está compuesta por puntos fijos, estables y referenciados, que sirven como base para todas las mediciones posteriores. Características técnicas de una red de control:
1.- Coordenadas definidas en sistema geodésico
2.- Estabilidad física del punto
3.-Precision acorde al tipo de proyecto
4.- Redundancia para verificación cruzada
Sin una red confiable, el control topográfico pierde validez técnica.

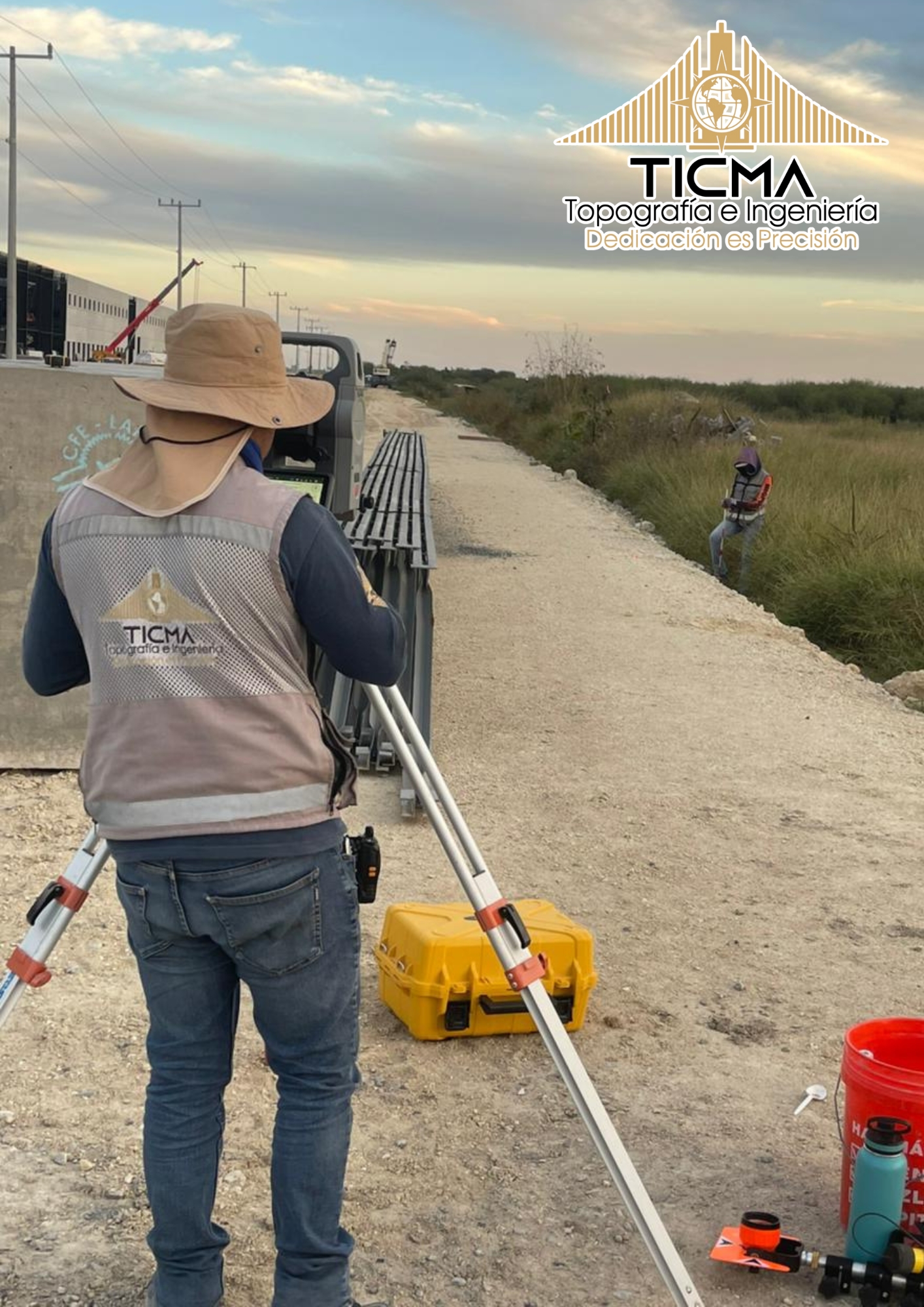

Replanteo de Proyecto
El replanteo es el proceso mediante el cual se traslada al terreno los datos del proyecto ejecutivo. En ticma, el replanteo incluye ejes estructurales, niveles de desplantes, alineaciones, pendientes de diseño. En ingeniería, un replanteo incorrecto puede provocar incompatibilidades y sobrecostos significativos.
Control topográfico por etapas constructivas
Movimiento de tierras: durante una excavación y rellenos se controla las profundidades reales, pendientes ejecutadas, volúmenes desplazados. Este control se apoya en modelos digitales generados por levantamientos terrestres o fotogrametría con drones.
Cimentaciones: se verifican niveles de desplante, posición de ejes, profundidad de excavación. Errores de esta etapa afectan todo el desarrollo estructural posterior.
Estructuras: en esta fase el control topográfico revisa verticalidad, alineación, desplazamientos acumulados, compatibilidad entre elementos. La topografía permite detectar desviaciones milimétricas antes de que se conviertan en fallas mayores.
Proyecto terminado: se realiza un levantamiento "as-built" para comparar diseño vs ejecución, documentar geometría final, validar tolerancias. Este registro es parte esencial de la documentación de ticma.
Utilización de tecnología en el control topográfico
GNSS y estaciones totales, permiten: replanteos precisos, verificación rápida de posiciones, control continuo de un proyecto. Estas herramientas son estandar en topografía de obra.
Vuelos con dron aplicados a la supervisión: los vuelos con dron permiten monitorear avances, detectar desviaciones de forma global, comparar superficies en diferentes fachadas.
Tolerancias geométricas en proyectos: el control topográfico se basa en tolerancias definidas por normativas técnicas, tipo de estructura, función del elemento constructivo. La topografía no busca eliminar todas las desviaciones, sino mantenerlas dentro de rangos aceptables.
Documentación y reportes técnicos: la supervisión topográfica genera reportes de control, registros de replanteo, comparativos geométricos, planos as-built. Esta documentación respalda decisiones técnicas en la ingeniería y permite auditorias posteriores.
Importancia del control topográfico en obras complejas: en obras de gran escala, el control topográfico reduce errores acumulados, permite correcciones tempranas, optimiza recursos, asegura coherencia geométrica. En enfoques técnicos como los desarrollados por ticma, el control topográfico se integra como un proceso continuo y no como una verificación aislada.

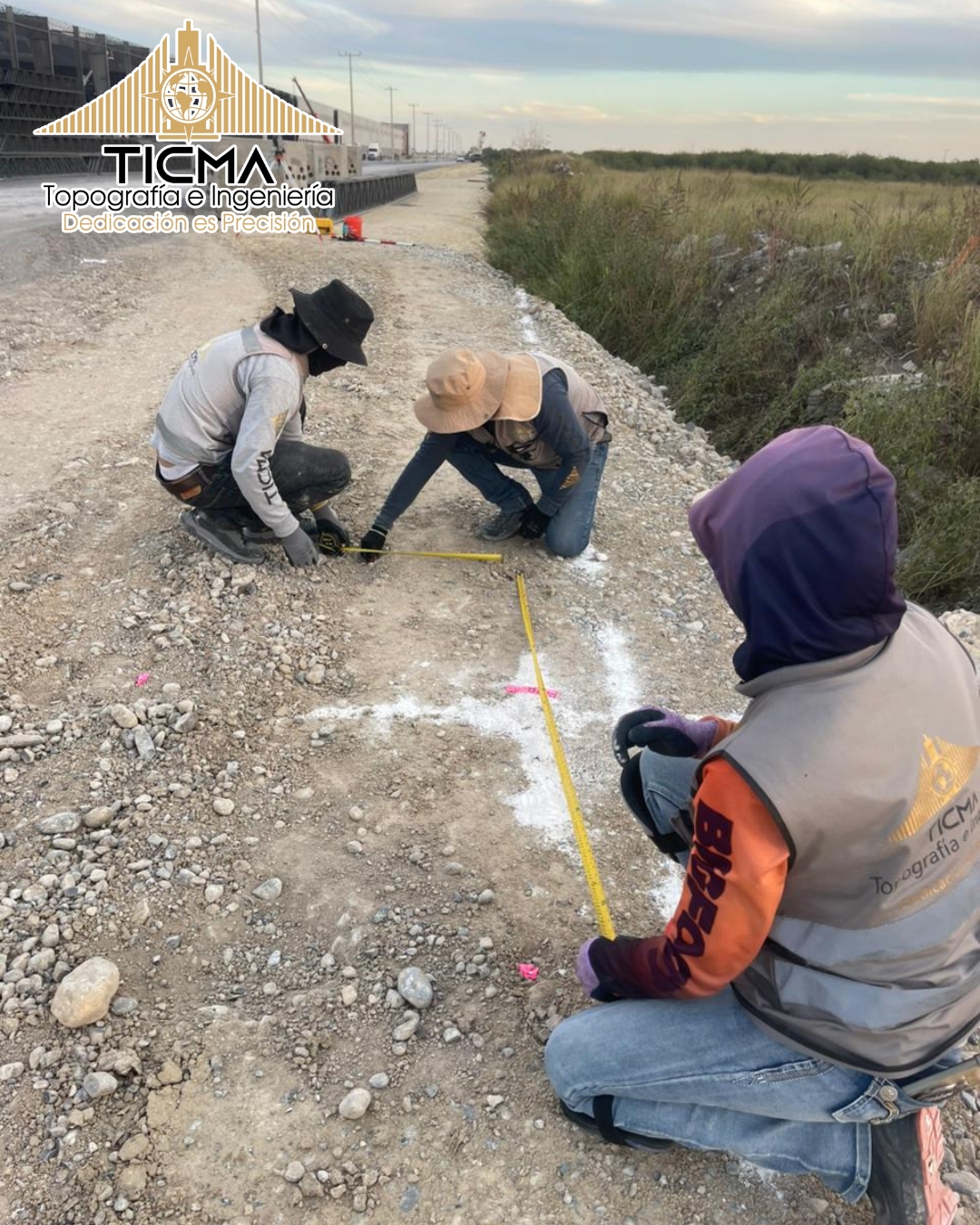

Geo-referenciación y trazos de obra
Fundamentos técnicos para el posicionamiento preciso en obras de ingeniería. La geo-referenciación y los trazos de un proyecto son procesos criticos dentro de la topografía aplicada a la ingeniería, ya que permiten vincular un proyecto físico con un sistema de coordenadas real y verificable. Estos procesos garantizan que cada elemento constructivo se ubique exactamente donde fue diseñado, evitando desplazamientos acumulativos y errores de alineación.
¿Qué es la geo-referenciación en topografía?
La geo-referenciación es el proceso mediante el cual se asignan coordenadas geográficas o proyectadas a puntos específicos del terreno, usando un sistema de referencia definido. En topografía, este procedimiento conecta la obra con un marco especial global, permitiendo compatibilidad con planos, bases de datos y sistemas de información geográfica.
En ingeniería, la geo-referencia es indispensable para integrar diseño, construcción y control.
Sistemas de referencia y coordenadas
Toda geo-referenciación depende de un sistema de referencia adecuado. Los más utilizados en topografía son:
1. Sistemas geodésico globales (WGS84)
2. Sistemas de proyección cartográfica (UTM)
3. Marcos de referencias nacionales o locales
La correcta selección del sistema de coordenadas evita desplazamientos, rotaciones y errores de escala en los trazos de un proyecto.
Métodos de geo-referenciación
Geo-referenciación con GNSS, la utilización de sistemas GNSS permite obtener coordenadas precisas mediante: observaciones estadísticas, métodos cinemáticos (RTK). Estos métodos son ampliamente utilizados en ingeniería por su precisión centimetrada y su capacidad de integrar con otros sistemas de topografía.
Geo-referenciación mediante puntos de control, los puntos de control terrestre se usan para: ajustar levantamientos, validar precisión, vincular datos de diferentes fuentes. Estos puntos son esenciales cuando se utilizan vuelos con dron y técnicas de fotogrametría con drones.
Geo-referenciación aplicada a vuelos con dron, los vuelos con dron permiten capturar grandes volúmenes de información espacial en periodos cortos. Sin embargo, la información obtenida requiere geo-referenciación precisa para ser técnicamente valida.
La fotogrametría con drones usa puntos de control terrestre para: corregir distorsiones, ajustar modelos digitales, garantizar coherencia geométrica. En ingeniería. la integración entre levantamiento terrestre y datos aéreos mejora la confiabilidad de la obra.

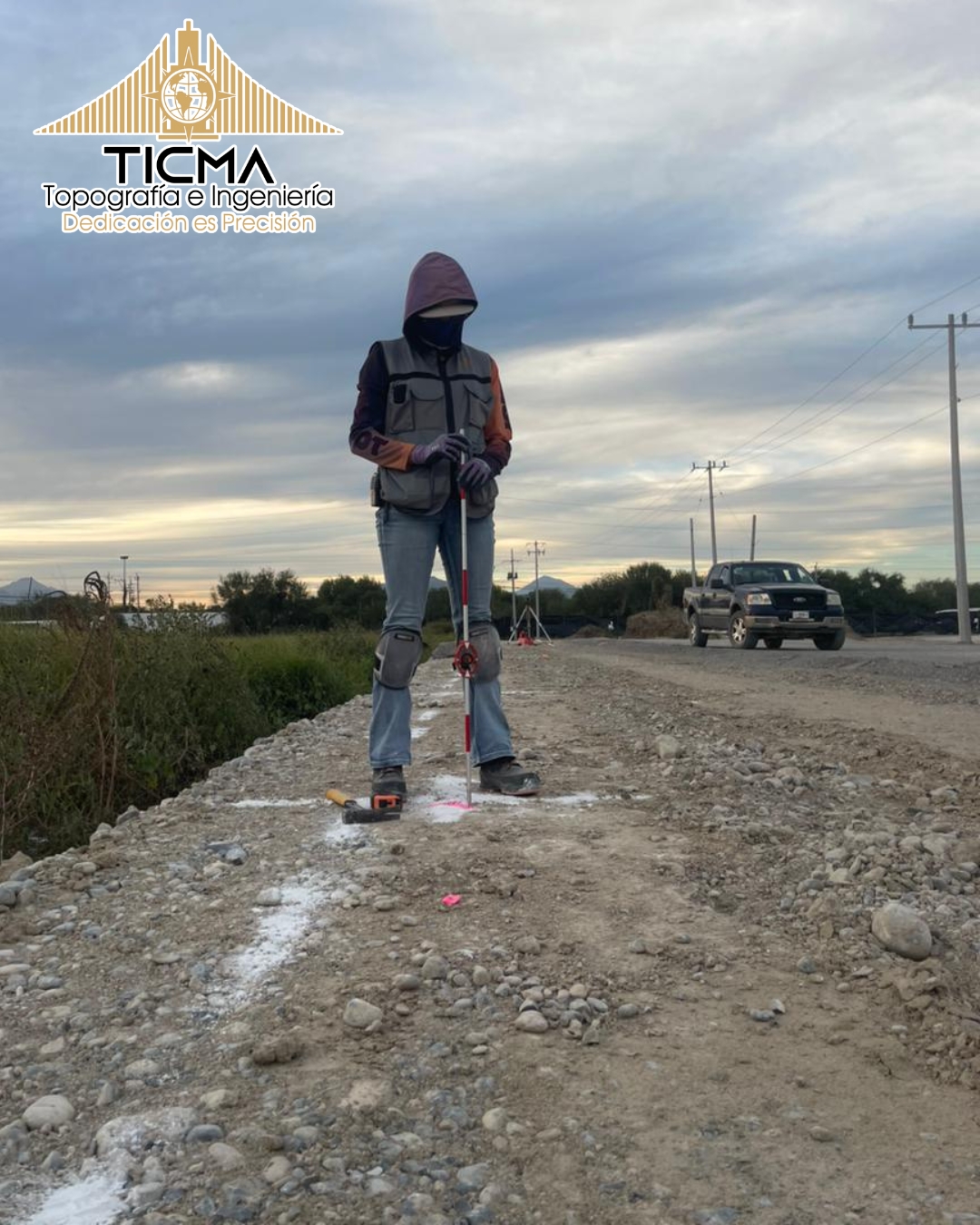

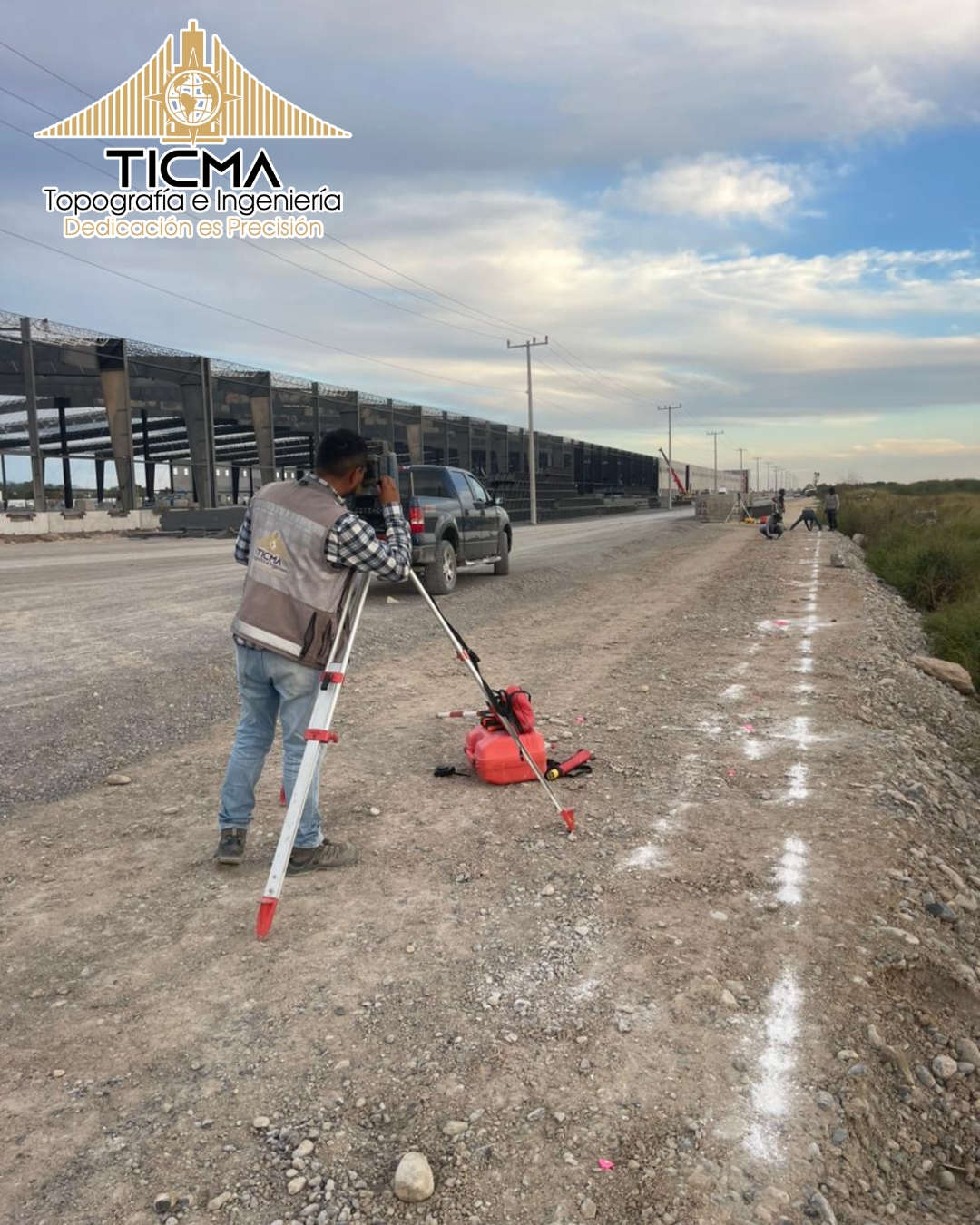

Trazos de Obra
Definición técnica, el trazo de un proyecto es el proceso mediante el cual se materializan en campo los elementos geométricos del proyecto, tales como: ejes, limites, niveles, pendientes. En topografía, el trazo traduce información digital a una referencia física que guía la ejecución del proyecto.
Elementos fundamentales del trazo de obra
Ejes y alineaciones, los ejes definen la posición central de elementos estructurales. Su correcta materialización es esencial para: la compatibilidad estructural, control dimensional, simetría de la obra.
Niveles de referencia, los niveles permiten establecer: alturas de desplante, pendientes de diseño, cotas finales. En ingeniería, una mala definición de niveles genera errores acumulativos imposibles de corregir en etapas avanzadas.
Límites y colindancias, el trazo de limites asegura: respeto a la propiedad, cumplimiento normativo, compatibilidad legal. Este proceso requiere geo-referenciación precisa dentro del sistema de topografía usado.
Instrumentos usados en geo-referenciación y trazos
En topografía moderna, los instrumentos más usados son: receptores, estaciones totales, niveles digitales. Estos equipos permiten materializar con precisión la información generada en gabinete. Control de verificación del trazo, todo trazo de obra debe ser verificado mediante mediciones redundantes, comparación con coordenadas originales, ajustes geométricos. En proyectos de ingeniería, la verificación es tan importante como el trazo inicial.
Relación entre geo-referenciación, trazo y control de proyecto
La geo-referenciación define el marco espacial, el trazo materializa el diseño y el control topográfico verifica su correcta ejecución. Estos tres procesos forman un ciclo continuo dentro de la topografía aplicada a la ingeniería.
En enfoques técnicos como los desarrollados por ticma, esta integración es indispensable para proyectos complejos y de gran escala. Documentación técnica derivada, los procesos de geo-referenciación y trazo generan: planos de control, coordenadas de referencia, registros de campo, reportes de ajuste. Esta documentación respalda la toma de decisiones técnicas y permite la trazabilidad de la obra.
Tecnología y equipos en topografía
Herramientas, criterios técnicos y aplicaciones reales en proyectos de ingeniería, la evolución tecnológica ha transformado la topografía de una disciplina basada en mediciones manuales a un sistema integral de captura, procesamiento y validación de datos espaciales. En la ingeniería, la selección de equipos topográficos no depende únicamente de la marca o del precio, sino de la precisión requerida, el entorno de trabajo y el tipo de proyecto.
Clasificación funcional de los equipos topográficos
Los equipos usados en topografía pueden clasificarse según su función principal: captura de datos espaciales, control geométrico y replanteo, monitoreo y supervisión, procesamiento y diagnóstico. Cada categoría cumple un rol especifico dentro de la ingeniería aplicada.

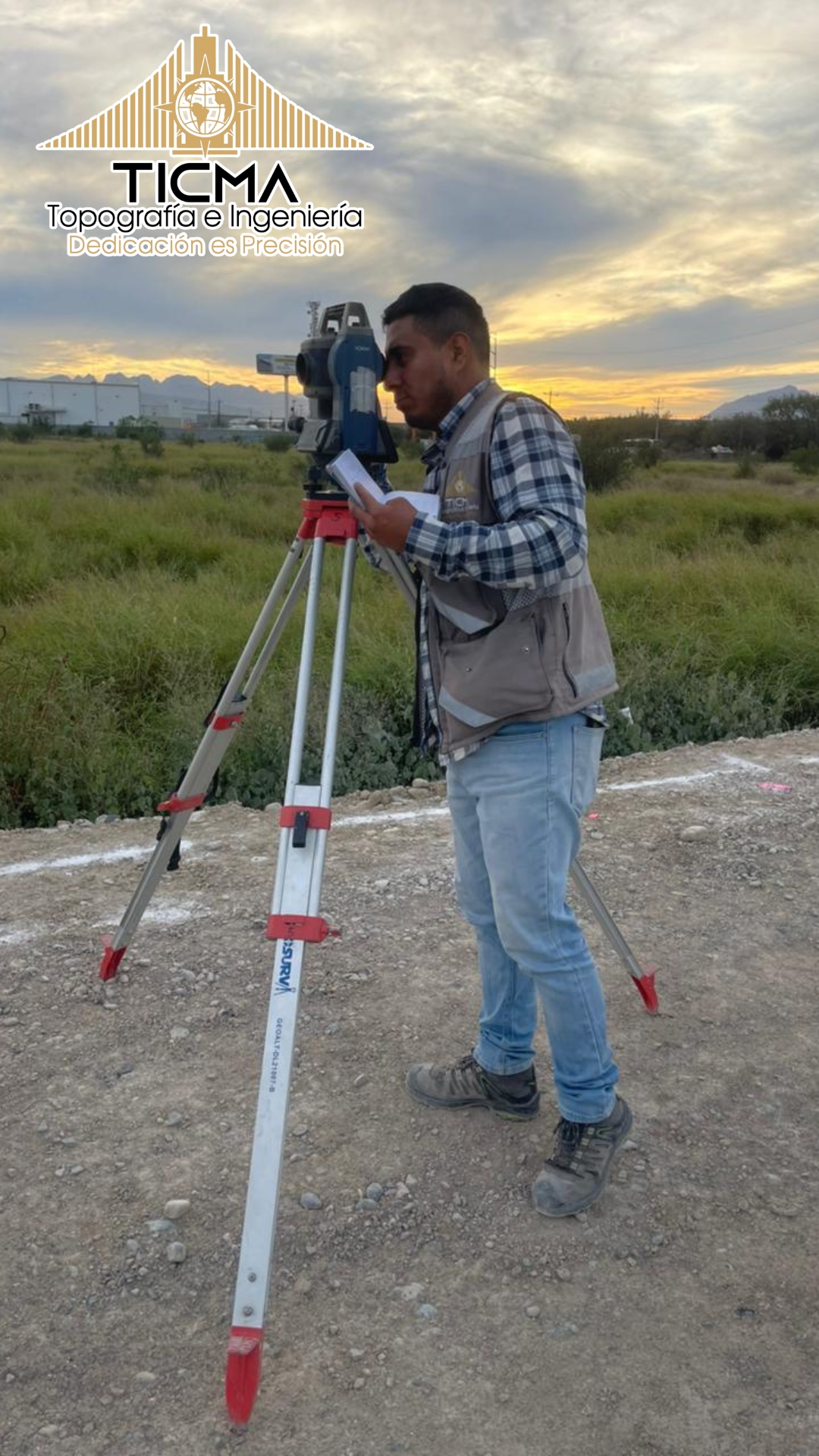

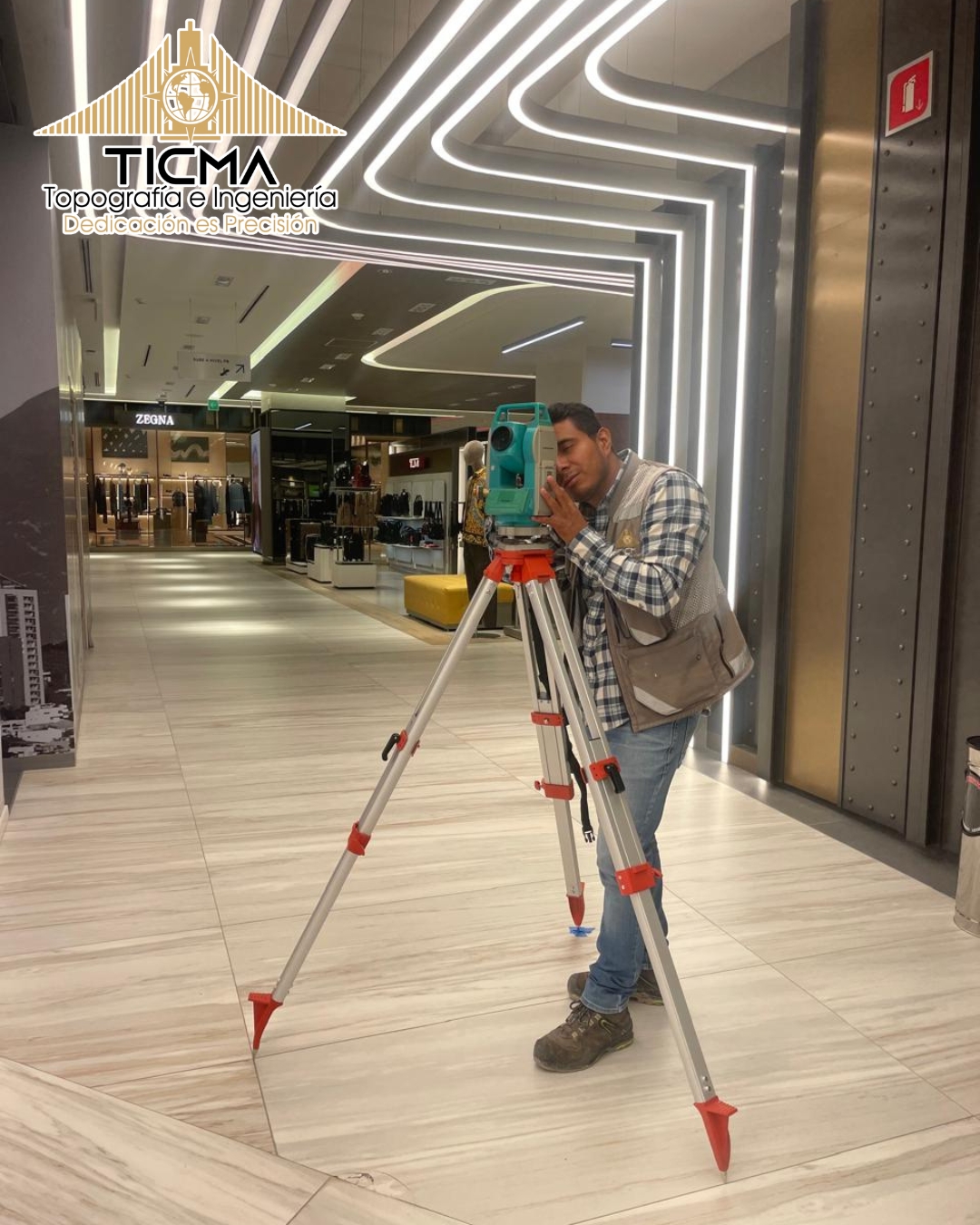

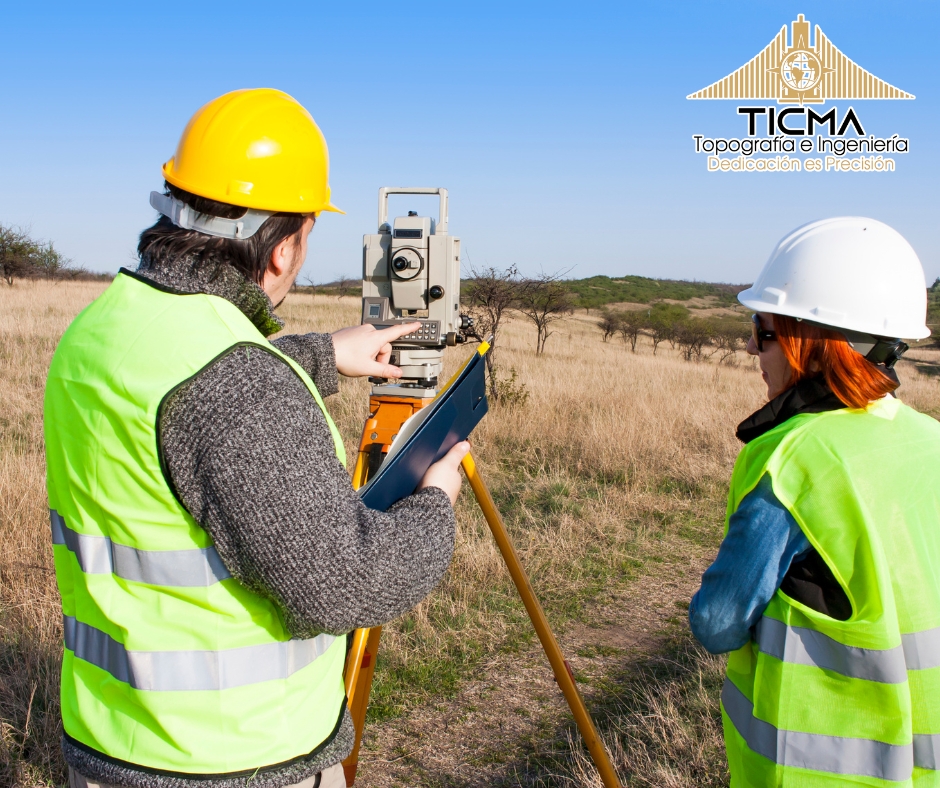

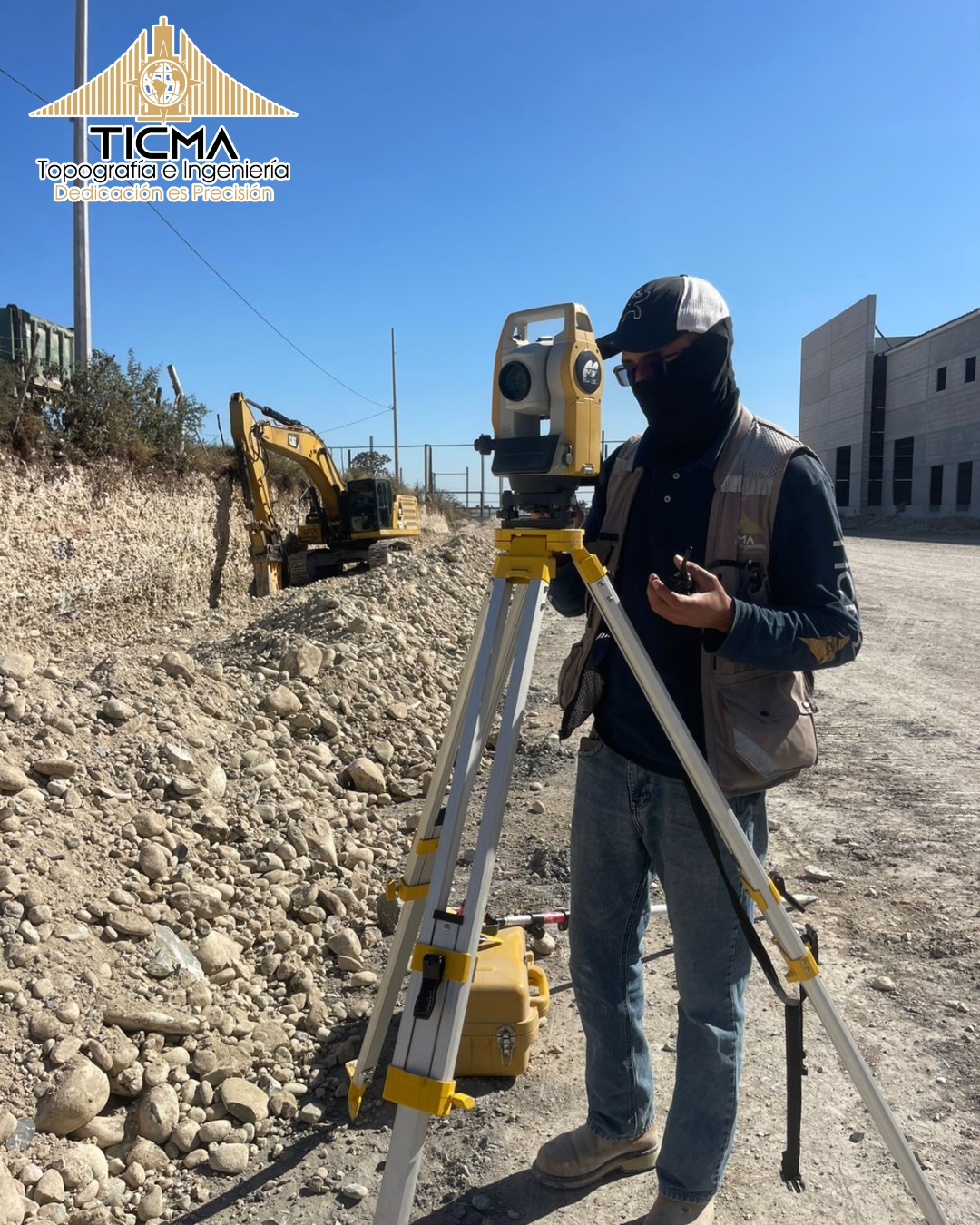

Estaciones totales precisión angular y lineal, la estación total es uno de los instrumentos más usados en topografía de obra debido a su capacidad para medir: distancias electrónicas, ángulos horizontales, ángulos verticales. Aplicaciones técnicas replanteo de ejes, control de alineaciones, verificación de verticalidad, medición de estructuras existentes. Su uso es fundamental cuando se requiere control milimétrico en proyectos de ingeniería civil.

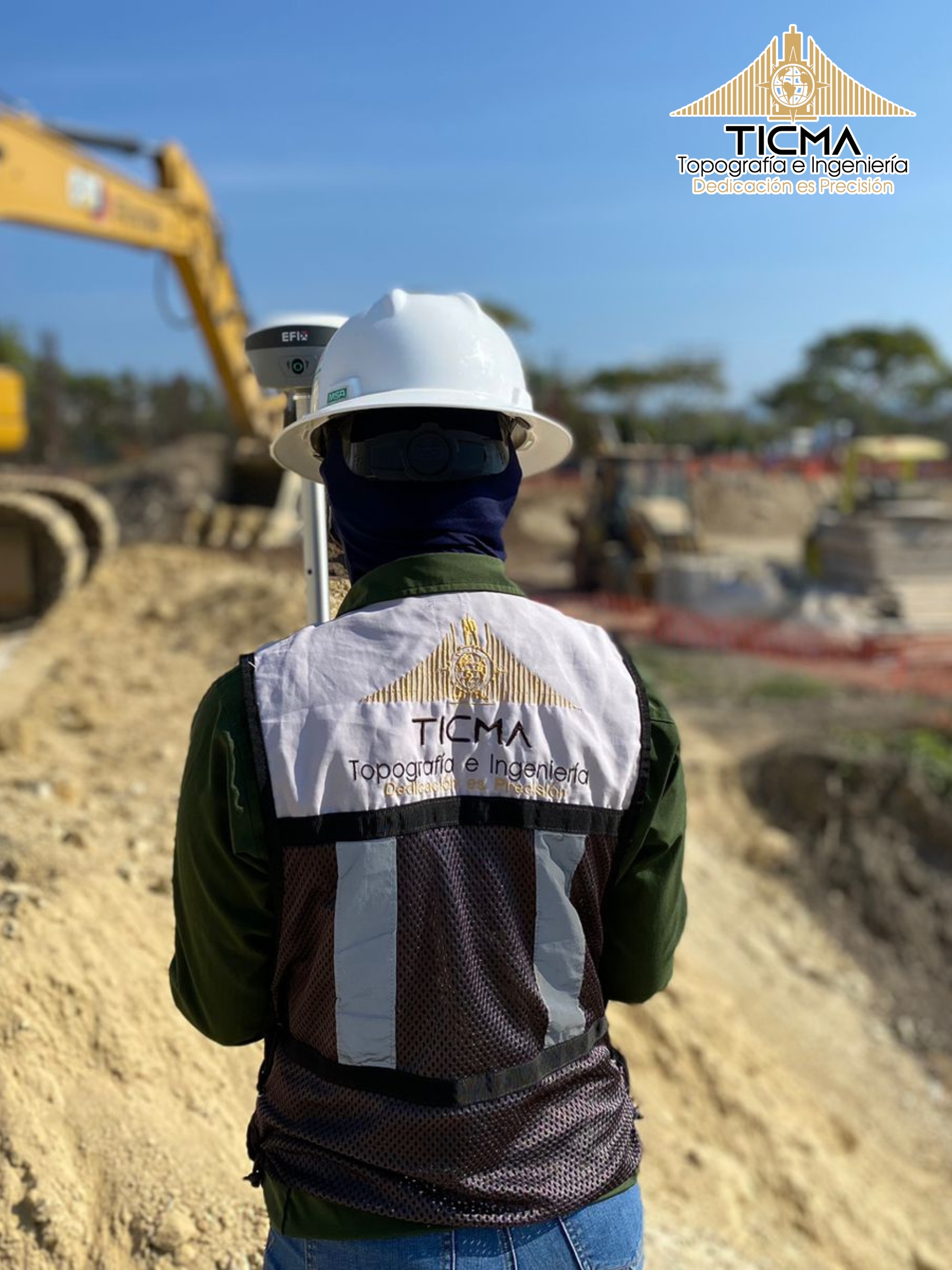

Receptores GNSS posicionamiento geoespacial, los sistemas GNSS permiten determinar coordenadas precisas utilizando señales satelitales. En topografía, se emplean principalmente en: levantamientos de grandes extensiones, redes de control, geo-referenciación de proyectos. Modalidades de utilización estático, rápido estático, RTK (tiempo real). Estos métodos permiten integrar información topográfica a sistemas de ingeniería y bases de datos espaciales.

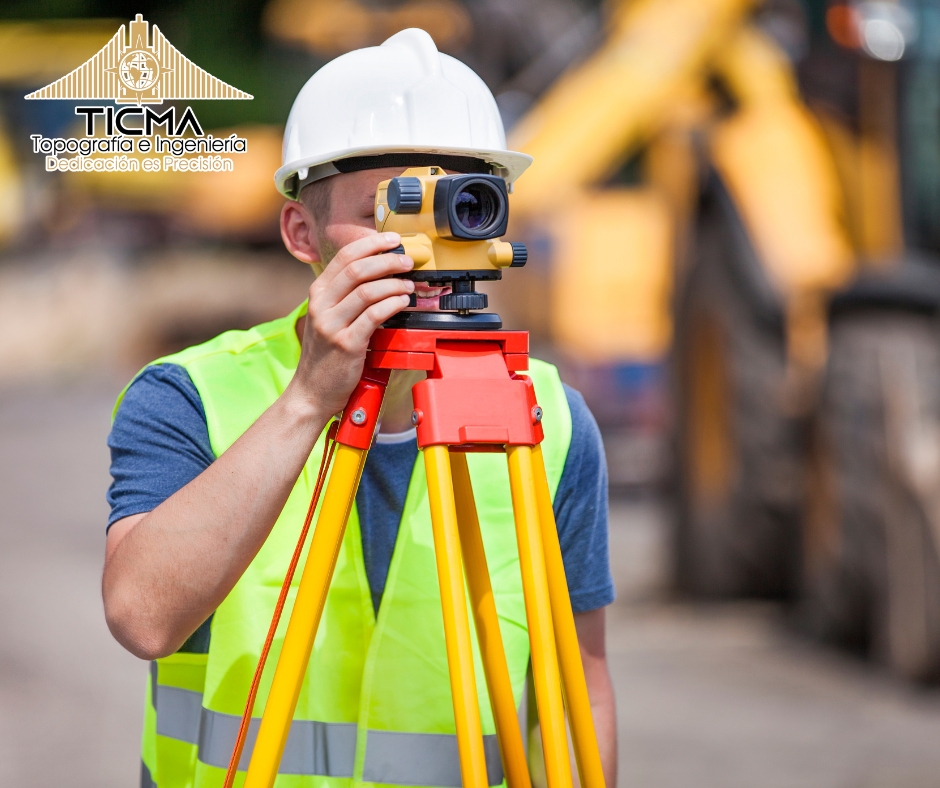

Niveles digitales y ópticos, los niveles se usan para determinar diferencias de altura con alta precisión. En topografía, su utilización es indispensable para: niveles de precisión, control de asentamientos, verificación de pendientes. Los niveles digitales reducen errores humanos mediante lectura automática y registro electrónico.
Equipos para vuelos con dron en topografía, la incorporación de vuelos con dron ha ampliado el alcance de la topografía moderna. Los drones usados en proyectos de ingeniería deben cumplir con criterios técnicos específicos: estabilidad de vuelo, resolución de sensores, capacidad de planificación automática, compatibilidad con puntos de control terrestre.
Fotogrametría con Drones, estos son los principios técnicos, la fotogrametría con drones se basa en la obtención de información tridimensional a partir de imágenes superpuestas capturadas durante vuelos con dron planificados.
Sensores y cámaras utilizadas en fotogrametría, en fotogrametría con drones, la calidad del resultado depende de: resolución del sensor, distancia focal, superposición de imágenes, altura de vuelo. Una selección incorrecta del sensor compromete la precisión geométrica del modelo generado.
Escáner laser y captura masiva de datos, el escaneo laser permite capturar millones de puntos en cortos periodos. En topografía, se usa para: levantamientos de alta densidad, modelado de estructuras complejas, análisis geométricos detallado. Esta tecnología es complementaria a la fotogrametría con drones y a los levantamientos terrestres.
Software topográfico y procesamiento de datos, la tecnología en topografía no termina en campo. El procesamiento de datos es fundamental para: ajustar observaciones, generar modelos digitales, validar precisión, crear planos y reportes técnicos. El software especializado permite integrar información de GNSS, estaciones totales y vuelos con dron en un solo flujo de trabajo.
Integración tecnológica en proyectos de ingeniería, la ingeniería moderna requiere que la información topográfica sea compatible con: modelos BIM, sistemas CAD, plataformas GIS. La correcta integración tecnología evita reproceso y garantiza coherencia entre disciplinas.
Criterios técnicos para la selección de equipos, la elección de equipos en topografía debe considerar: precisión requerida, tipo de proyecto, condiciones del entorno, volumen de datos, compatibilidad tecnológica. En proyectos gestionados bajo estándares técnicos como los de ticma, estos criterios determinan la eficiencia del proceso topográfico.
Tendencias tecnológicas en topografía, la topografía continúa evolucionando hacia: automatización de mediciones integración de inteligencia artificial, mayor uso de fotogrametría con drones, análisis en tiempo casi real. Estas tendencias impactan directamente la forma en que la ingeniería interpretar y usa la información espacial.
